أوراق الكوارتز المنثقوبة غير الشفافة: مواد حماية من الإشعاع الحراري عالية الانعكاسية للشاشات نصف الموصلة

نظرة عامة على المشروع

• العميل: مُصنِّع مكونات معدات الطاقة الشمسية الكهروضوئية كوري

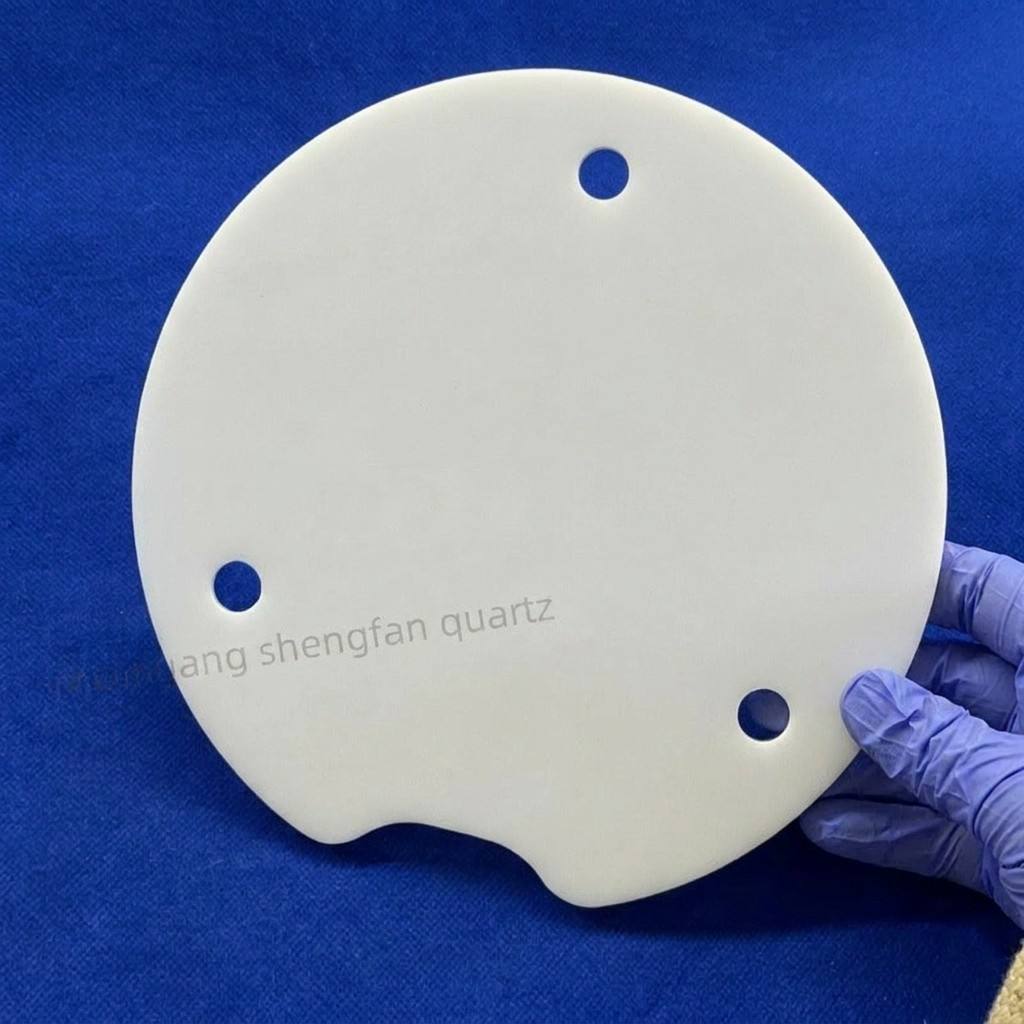

• المنتج: صفائح كوارتز معتمة مثقبة (للحماية من الإشعاع الحراري في أفران PECVD)

• المورد: شركة Lianyungang Shengfan Quartz Products Co., Ltd.

• المادة: كوارتز معتم عالي النقاء (أبيض حليبي/أوبال)

• الخصائص الرئيسية: انعكاسية الأشعة تحت الحمراء ≥ 85%، الموصلية الحرارية ≤ 1.4 واط/م·°مئوية

• التطبيق: بطانات عزل حراري للمحامل الجرافيتية في أفران أنابيب PECVD الكهروضوئية، طبقات حماية من الإشعاع الحراري لأفران الانتشار، بطانات واقية لغرف المعالجة الحرارية عالية الحرارة

• العمليات الأساسية: قطع بمنشار سلكي ماسي، نحت دقيق بالتحكم الرقمي (CNC)، صقل مزدوج الوجه، تشطيب حواف خالٍ من النتوءات، ثقوب دقيقة

نقاط الألم الأصلية للعميل

1. قصور الحماية الحرارية مع الكوارتز الشفاف

استخدم العميل سابقًا ألواح كوارتز شفافة واضحة كدروع إشعاع في أفران أنابيب PECVD الخاصة به. يسمح الكوارتز الشفاف بنفاذ كبير للأشعة تحت الحمراء، مما يؤدي إلى وصول حرارة زائدة إلى الجدران الخارجية للفرن. تسبب هذا في تسريع شيخوخة حلقات O الطرفية وأجهزة الاستشعار وخطوط التبريد بالماء، مما تطلب إغلاقًا للصيانة كل 4-6 أسابيع - مما زاد بشكل كبير من تكاليف وقت التوقف عن العمل.

2. هيكل مدمج يؤدي إلى تسرب الحرارة وفشل ميكانيكي

كان المورد السابق قادرًا فقط على إنتاج ألواح كوارتز معتمة صغيرة الحجم (بحد أقصى 300 × 200 مم)، مما يتطلب دمج قطع متعددة لتغطية مناطق الحماية الكبيرة للفرن. عند درجات حرارة تشغيل تبلغ حوالي 400 درجة مئوية، وصل تسرب الإشعاع الحراري عبر فجوات اللحام إلى مستويات غير مقبولة. علاوة على ذلك، تسبب التمدد الحراري غير المتناسق بين الأجزاء المدمجة في ارتخاء التركيبات وانزياح الألواح، مما أثر على فعالية الحماية وأدى أحيانًا إلى كسر الألواح.

3. دقة الثقوب غير الكافية تسبب صعوبات في التركيب

تطلب كل لوح حماية فتحات تحديد موضع متعددة وقنوات تدفق هواء. أنتجت طرق الحفر التقليدية للمورد السابق انحرافات في موضع الثقوب تتجاوز ±0.1 مم، مع جدران ثقوب خشنة عرضة للتشقق. أجبر هذا العميل على إعادة العمل يدويًا لكل شحنة - وهي عملية تستغرق وقتًا طويلاً استهلكت حوالي 30 دقيقة لكل لوح - مما أخر جداول تجميع الأفران بشكل كبير.

حلولنا المستهدفة ومزاياها

1. مادة كوارتز معتمة ممتازة مع انعكاس حراري فائق

اخترنا قوالب كوارتز معتمة عالية النقاء تتميز بفقاعات دقيقة موزعة بشكل موحد (قطر 10-100 ميكرومتر، محتوى ≥ 20%)، مما يحقق انعكاسية للأشعة تحت الحمراء ≥ 85% عبر نطاق الطول الموجي 2.5-16 ميكرومتر. الموصلية الحرارية البالغة 1.4 واط/م·°مئوية فقط تتفوق بشكل كبير على الكوارتز الشفاف (1.6-1.8 واط/م·°مئوية)، مما يمنع بشكل فعال انتقال الحرارة المشعة إلى الجدار الخارجي للفرن. يضمن معامل التمدد الحراري المنخفض للمادة (5.4 × 10⁻⁷/°مئوية) مقاومة ممتازة للصدمات الحرارية، مما يمنع الكسر أو الانفصال أثناء الدورات الحرارية المتكررة.

2. تشكيل قطعة واحدة كبيرة الحجم يلغي فجوات اللحام

بالاستفادة من مراكز التصنيع CNC الكبيرة الحجم لدينا، يمكننا إنتاج ألواح كوارتز معتمة قطعة واحدة يصل حجمها إلى 800 × 600 مم، مما يلغي تمامًا فجوات اللحام ومشكلات تسرب الحرارة المرتبطة بها. بالنسبة لنماذج الأفران المختلفة للعميل، نقدم حلول قطعة واحدة كاملة النطاق تتراوح من 200 × 200 مم إلى 650 × 450 مم، مما يضمن التكامل السلس مع تصميمات المعدات الحالية.

3. ثقوب دقيقة تضمن التركيب الدقيق

باستخدام مراكز حفر CNC المجهزة برؤوس حفر مطلية بالماس، نحقق باستمرار:

• تحمل قطر الثقب: ±0.02 مم

• دقة موضع الثقب: ±0.03 مم

• خشونة جدار الثقب بعد التلميع: Ra ≤ 0.4 ميكرومتر

• حواف ثقوب خالية من النتوءات والتشقق

هذه الدقة تلغي الحاجة إلى إعادة العمل اليدوي، مما يتيح التركيب الفوري عند الاستلام.

نتائج التعاون وملاحظات العميل

1. تحسن كبير في الحماية الحرارية

بعد ثلاثة أشهر من التشغيل المستمر في أفران أنابيب PECVD، حققت صفائح الكوارتز المعتمة المثقبة انخفاضًا في درجة الحرارة يبلغ حوالي 45 درجة مئوية على سطح الجدار الخارجي للفرن مقارنة بحل الكوارتز الشفاف السابق. امتد عمر خدمة المكونات الطرفية (حلقات O، أجهزة الاستشعار، خطوط التبريد) من 4-6 أسابيع إلى أكثر من 6 أشهر، مما قلل من تكرار الصيانة بنسبة 75%.

2. تحسن كبير في كفاءة التجميع

ألغى تصميم القطعة الواحدة إجراءات اللحام، بينما أتاح تحديد موضع الثقوب عالي الدقة التركيب المباشر. تم تقليل وقت تجميع الفرن لكل وحدة من حوالي ساعتين إلى 45 دقيقة - انخفاض بنسبة 62% - مما سمح للعميل بتسريع جداول زيادة الإنتاج.

3. عمر المنتج تجاوز التوقعات

تحت ظروف التشغيل المستمر عند 400 درجة مئوية، حافظت الدفعة الأولى المكونة من 800 قطعة على الخدمة لأكثر من 12 شهرًا دون كسر أو تشوه أو انفصال سطحي - محققة عمرًا أطول بأربع مرات من منتجات المورد السابق.
