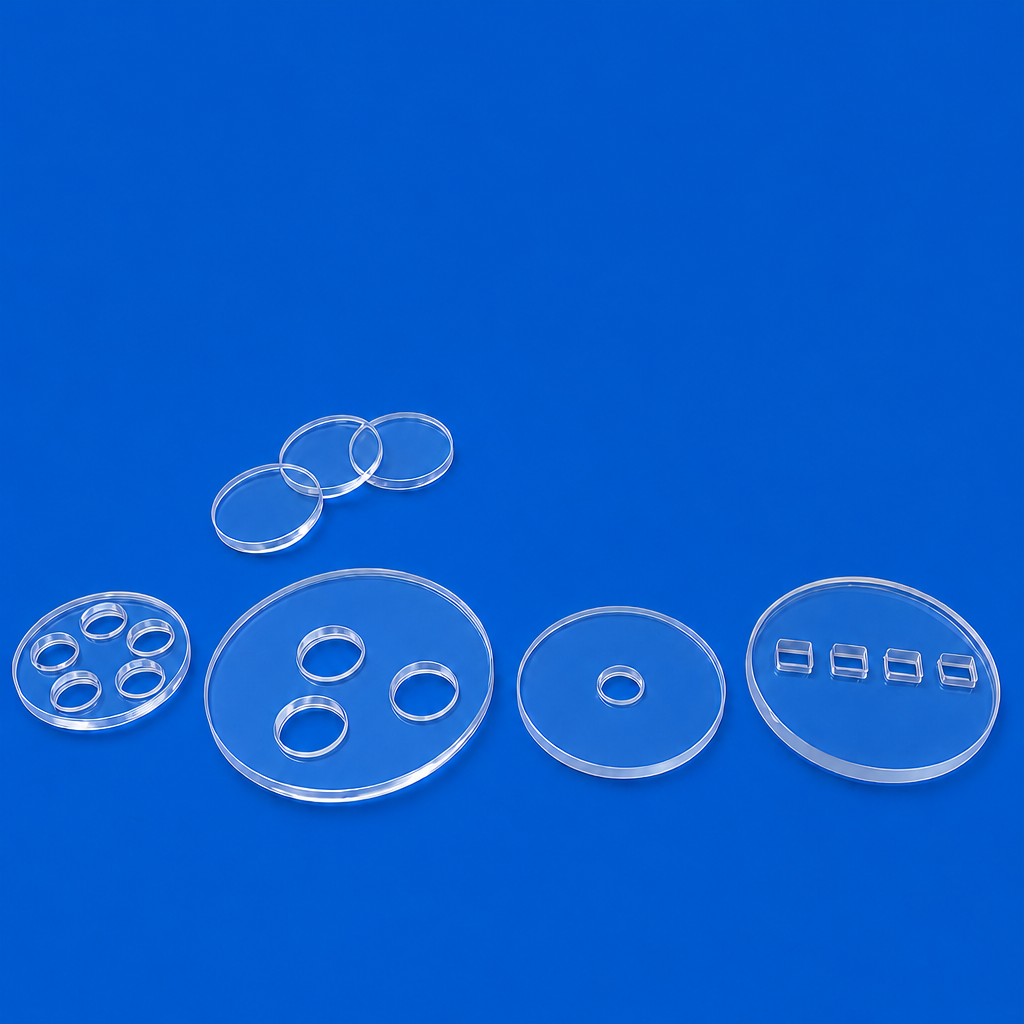

العنوان: صفيحة كوارتز محفورة متعددة المصفوفات لمنصة اختبار انتشار غاز خلايا الوقود
خلفية العميل: مختبر أبحاث الطاقة الجديدة بالجامعة الخارجية متطلبات العميل: لوح زجاج كوارتز مزود بفتحات سداسية مرتبة، نطاق الفتحة 2 مم - 8 مم، درجة حرارة العمل تصل إلى 1100 درجة مئوية، لا تشوه في ظل جو دوري عالي الحرارة. تؤثر دقة التسطيح وموضع الثقب بشكل مباشر على توحيد انتشار الغاز في تجارب البحث والتطوير لخلايا الوقود.
الحل لدينا: اعتماد مادة خام الكوارتز JGS1 عالية النقاء. حفر بالموجات فوق الصوتية باستخدام الحاسب الآلي يتم التحكم فيه عن طريق البرنامج لمجموعة ثقوب سداسية، يليها التلدين لتخفيف الضغط والتلميع البصري على الوجهين. التسامح الصارم مع تباعد الثقب ± 0.03 مم.
نتيجة المشروع: يصل انتظام انتشار الغاز إلى ما فوق 94%. تم تشغيل اللوحة بشكل مستمر لمدة 7 أشهر من تجارب درجات الحرارة المرتفعة الدورية دون تشقق أو تشويه. يقوم المختبر بوضع أوامر متكررة لدفعات الأبحاث للمتابعة.
دراسة الحالة 2: لوحة حامل فراغ الكوارتز المثقوبة بشكل دقيق لشركة تصنيع المعدات البصرية
العنوان: لوحة ظرف فراغ الكوارتز الدقيقة المحفورة بدقة لمعدات الطلاء البصري
خلفية العميل: الشركة المصنعة للمعدات البصرية الأوروبية متطلبات العميل: لوحة كوارتز سميكة مع مجموعة كثيفة من الثقوب الدقيقة لامتصاص الفراغ. الفتحة 0.3 مم، مسافة الفتحة 1.5 مم. لا توجد شقوق صغيرة حول الثقوب. تعمل اللوحة في بيئة فراغية وأشعة فوق البنفسجية عالية لتركيبات تحديد موضع طلاء العدسات. يؤدي الحفر الميكانيكي التقليدي بسهولة إلى التقطيع والشقوق الصغيرة المخفية.
الحل لدينا: حفر دقيق بالليزر بيكو ثانية مع معلمة طاقة متدرجة لتقليل المنطقة المتأثرة بالحرارة. التلميع الكيميائي بعد العملية والتليين الكامل. يتم فحص كل ثقب تحت المجهر المعدني.
نتيجة المشروع: تم العثور على شقوق صغيرة بدون فتحة في اختبار القبول. أداء امتصاص الفراغ يتوافق تمامًا مع مواصفات الماكينة. يقوم العميل بنقل جميع مصادر مكونات الكوارتز من هذا النوع إلى شركتنا بعد التحقق من صحة العينة.
