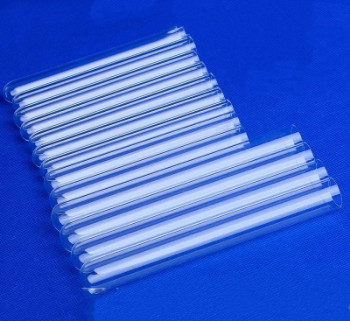

أنابيب حماية عالية النقاء من الكوارتز المستديرة لأجهزة المعالجة الحرارية الفيتنامية

نظرة عامة على المشروع

• العميل: مصنع معدات معالجة حرارية فيتنامي

• المنتج: أنابيب حماية مستديرة القاع من الكوارتز

• المورد: شركة Lianyungang Shengfan Quartz Products Co., Ltd.

• المادة: زجاج كوارتز مصهور شفاف عالي النقاء (نقاوة SiO₂ ≥ 99.99%)

• التطبيق: أغلفة حماية مزدوجة الحرارة لأفران المعالجة الحرارية عالية الحرارة، وأفران الانتشار، ومعدات عمليات أشباه الموصلات—تستخدم لعزل أسلاك مزدوجة الحرارة عن الأجواء المسببة للتآكل في درجات الحرارة العالية ومنع الهجوم الكيميائي والتلف الميكانيكي

• العمليات الأساسية: سحب الأنابيب بدقة → قطع الوجه النهائي → إغلاق مستدير القاع بالصهر باللهب → تلميع النار للمنفذ النهائي → فحص الأبعاد

نقاط الألم الأصلية للعميل

1. عمر خدمة غير كافٍ للأنابيب الواقية في درجات الحرارة العالية

استخدم العميل سابقًا أنابيب حماية زجاجية عادية تعرضت للتليين والتشوه والتبلور السطحي (التعتيم) أثناء التشغيل المطول عند 800-1100 درجة مئوية. أدى ذلك إلى تمزق الأنبوب، مما كشف المزدوجات الحرارية مباشرة للأجواء المسببة للتآكل في الفرن، مما تسبب في فشل قياس درجة الحرارة وتوقف المعدات غير المخطط له. كان متوسط دورة استبدال أنابيب الزجاج العادية 2-3 أشهر فقط، مما أثر بشدة على تشغيل خط الإنتاج المستمر.

2. جودة إغلاق مستدير القاع غير مستقرة

استخدم المورد السابق تقنيات إغلاق باللهب بدائية، مما أدى إلى سمك جدار غير متساوٍ في قسم القاع المستدير، مع نقاط تركيز للإجهاد وفقاعات مجهرية موجودة في القاع. تحت صدمة الدورة الحرارية، كان منطقة الإغلاق السفلية هي الأولى التي تتشقق، مع تجاوز معدلات فشل أنابيب الحماية 20٪. بالإضافة إلى ذلك، أظهرت بعض الدفعات عدم محاذاة محور الأنبوب في القاع، مما تسبب في عدم التوافق مع واجهات إغلاق الفرن أثناء التركيب.

3. تشطيب سطحي غير كافٍ يؤثر على وقت الاستجابة الحرارية

كان خشونة سطح الجدار الخارجي للأنبوب الواقي عالية (Ra > 1.0 ميكرومتر)، مما أدى إلى تسريع انتشار الشقوق الدقيقة في درجات الحرارة المرتفعة. كما أن السطح الخشن امتص بسهولة الجسيمات من جو العملية، مما تسبب في تقشر السطح الذي قلل من كفاءة التوصيل الحراري. أدى ذلك إلى تأخير الاستجابة الحرارية للمزدوج الحراري بحوالي 15-20 ثانية، مما أثر على دقة التحكم في درجة الحرارة بالحلقة المغلقة.

حلولنا المستهدفة ومزاياها

1. فراغات أنابيب الكوارتز عالية النقاء لعمر خدمة ممتد بشكل كبير

اخترنا فراغات أنابيب كوارتز مصهور شفاف عالي النقاء (SiO₂ ≥ 99.99%، محتوى الهيدروكسيل ≤ 5 جزء في المليون)، مما يوفر مقاومة لدرجات الحرارة على المدى الطويل تصل إلى 1200 درجة مئوية وتحمل قصير المدى ≥ 1300 درجة مئوية، مع معامل تمدد حراري يبلغ 5.4 × 10⁻⁷/℃ فقط ومقاومة فائقة للصدمات الحرارية. تحت ظروف التشغيل المستمر عند 1100 درجة مئوية، لا تظهر أنابيب الحماية أي تليين أو تشوه أو تبلور سطحي، مع عمر خدمة متوقع يتجاوز 12 شهرًا—4 إلى 6 مرات أطول من أنابيب الزجاج العادية السابقة.

2. إغلاق مستدير القاع بالصهر باللهب الدقيق يلغي تركيز الإجهاد

نحن نستخدم عملية تسخين بلهب الأكسجين والهيدروجين مع تشكيل قالب الجرافيت لإغلاق القاع. يتم ربط جسم الأنبوب وقسم القاع المستدير بالكامل وصهرهما، مما يحقق تجانسًا في سمك جدار القاع في حدود ±0.2 مم. بعد الإغلاق، يتم التلدين الدقيق لإزالة الإجهاد الداخلي، مع عدم وجود فقاعات أو عدم محاذاة لمحور الأنبوب في القاع. تخضع كل دفعة لاختبار إجهاد القاع وقياس الاستدارة لضمان جودة إغلاق متسقة.

نتائج التعاون وملاحظات العميل

1. تم تمديد عمر خدمة أنابيب الحماية بشكل كبير

تحت ظروف التشغيل المستمر عند 1100 درجة مئوية، كانت الدفعة الأولى من 200 أنبوب حماية مستدير القاع من الكوارتز قيد الخدمة لأكثر من 8 أشهر دون تشوه أو تبلور أو تشقق في الإغلاق السفلي. يتجاوز العمر المتوقع 12 شهرًا—أكثر من 4 مرات من منتجات المورد السابق.

2. تحسن كبير في معدل إنتاجية الإغلاق

تحقق عملية الإغلاق الدقيق للقاع بالصهر باللهب تجانسًا في سمك جدار القاع مستقرًا في حدود ±0.2 مم، مع إلغاء تركيز الإجهاد. زاد معدل إنتاجية الإغلاق للدفعات من أقل من 80٪ إلى 98.5٪، مع عدم الحاجة إلى إعادة عمل في موقع تجميع العميل.

3. تحسن كبير في كفاءة التركيب

يسمح التحكم الدقيق في القطر الخارجي والطول بالتركيب المباشر لكل أنبوب في واجهات إغلاق الفرن دون فرز أو اختيار. انخفض وقت تركيب الجهاز الواحد من حوالي 40 دقيقة إلى 15 دقيقة.

4. تحسين سرعة الاستجابة الحرارية

يحسن السطح الأملس المصقول بالنار كفاءة التوصيل الحراري بشكل كبير، مما يقلل من تأخير الاستجابة الحرارية للمزدوج الحراري من 15-20 ثانية الأصلية إلى أقل من 5 ثوانٍ—مما يوفر تغذية راجعة أكثر دقة في الوقت الفعلي للتحكم في درجة الحرارة بالحلقة المغلقة.
